複写 3.穴あけ機と4.穴あけ

3.穴の上下のピッチ間隔を穴あけ機にセット
これは穴あけ機械をもっていないと説明しがたいのですが

これが穴あけ機械です
本体部分は輸入だけど
そのままでは動かせなかったので
だいぶその後いろいろ手を加えたとのこと。



ピッチ間隔はY字型のものたちと本体の間に
木なのだけれど写真だと金色っぽいバー(?)がみえるでしょうか
このバーを持ち上げるとピッチの移動ができて
ということはこの下にピッチの間隔穴があいたガイドがあって
そのうちのひとつの穴に足を下ろして固定していく感じ。

あ、写真あった

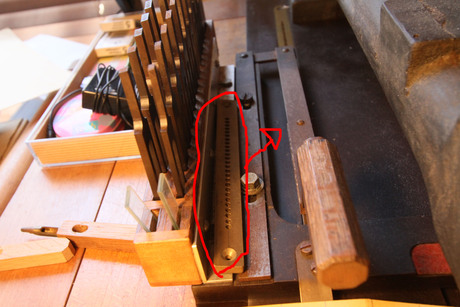

バーを中が見えるまでもちあげてみると こうです、こんなん。



機械の左手側に何本もならんでいるY字型のものは
穴を開けるための刃で
これは日本で
ミシンのパーツを作る小さい工場に頼んで
作ってもらったそう。

刃が二列に並んでいるのは片方がキー用の4mm厚
片方がキーレス用の3ミリ厚
それぞれあける音符の長さによってさらに幅が幾種類もあり

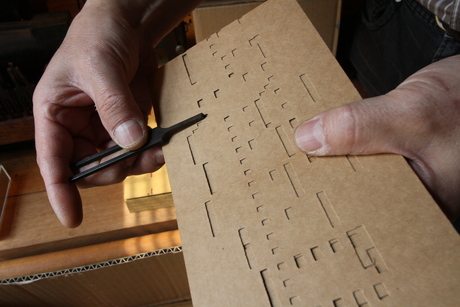

このスケールは、さっき楽譜にうつしとった音符が
どれだけの幅かを見るスケールで
Y字の歯のそれぞれの幅と同じ。



スケールじゃなくて
直接刃先と大きさを比べてみるとこんな感じ。


穴の最小径はパーレーさんの場合は2.5ミリ
それが最短の音符です。

そして使っているうちに刃先は斜めがいいと気付き
自分で削ったそうです



4.穴あけ機で穴あけ

あとはあけるべし


10ミリの幅は必ず10ミリの刃であけなければならないということはなくて
5ミリを二回降ろしてもいい。

なので考え方としては
同じ大きさの穴を一度にあけるよりも
同じ音の穴を一度に一列開け切るほうが
オペレーションは楽でした。

足でがっちゃんっと踏むと
刃が降りてきて穴があきます
