低音通り道とニューマティックモーター

今日はくもりです。
だんだん夏休みの宿題日記みたいになってきました。

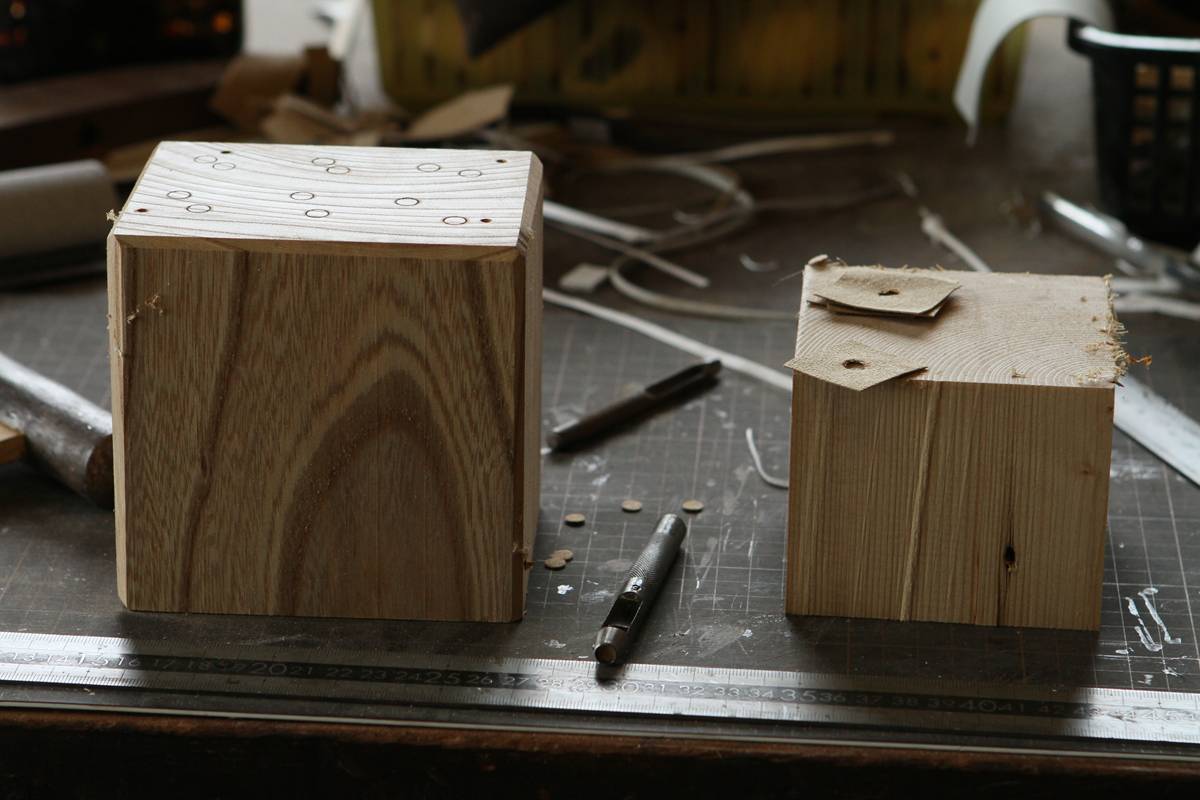

今日は低音の笛のための風が通る道作り



道は削って作ったら、表面研磨して、それからボンドで目止めです。

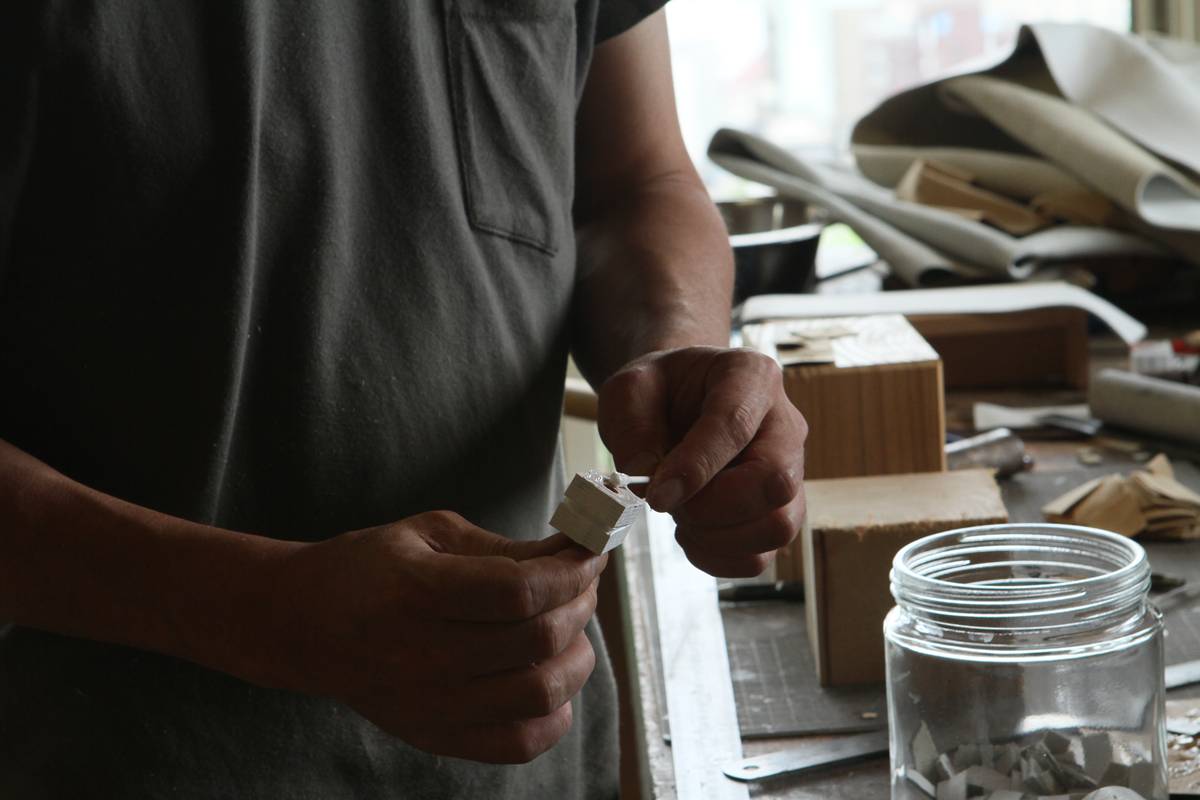

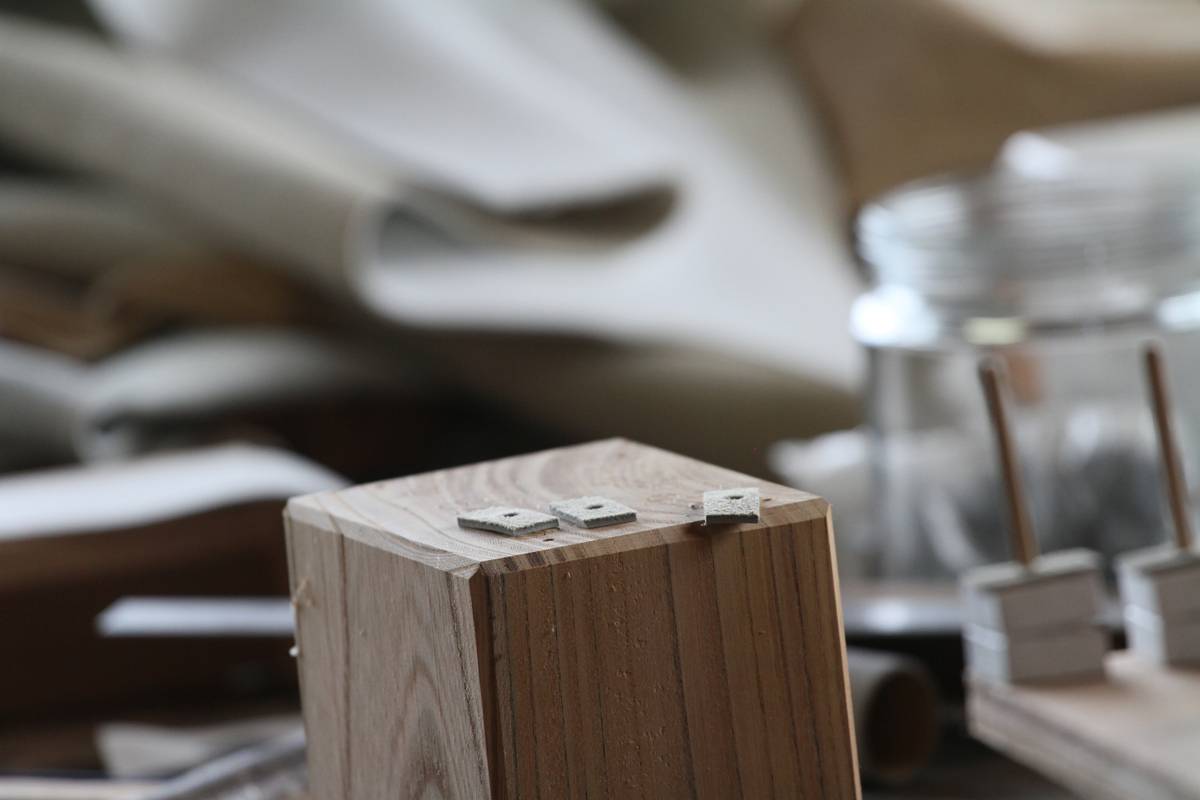

そして次はニューマティックモーターの皮貼り


ハトメで穴あけ、綿棒でボンドを塗って、押さえまして





もうひとつ反対側にも



ここまででこの小さなせいぜい2cm角のモーター1個あたりで

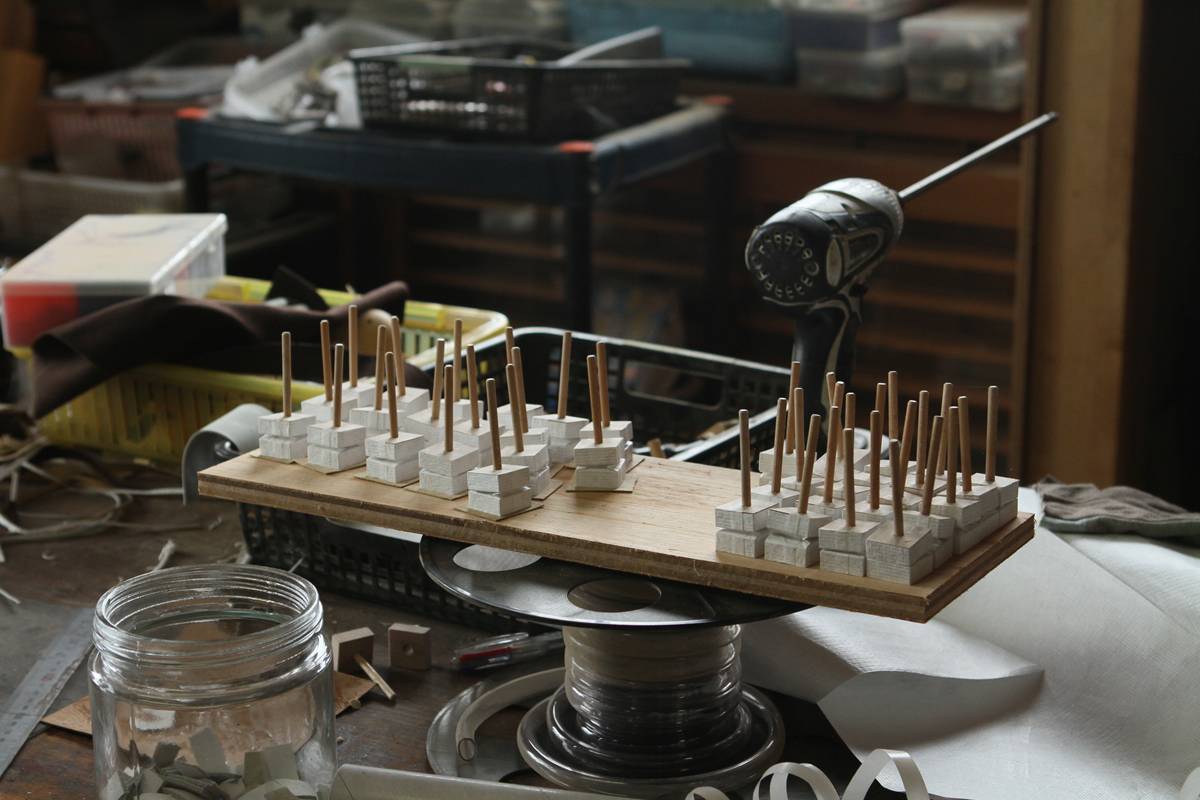

皮-木-繊維-木-皮-棒 で6パーツ

ボンドもいろんなとこでいっぱい使うので
「一台つくるのにどれくらいボンドつかうんですか?」
「500gくらいかな」
思ったより少なかったです。

ふと外を見ると
「あれ、こんな時間にイカ釣り漁船が見える 幻覚かな・・・」
「私も見えます」
ご一緒にイカ釣り漁船の幻覚を見る午後3時


いったんくっつけていた風箱をまたはずします

風箱の中にニューマティックモーターを収めていきます。



繊維の継ぎ目が全部内側にくるように整えて


反対側(ふた側)の木にボンド
ボンドはきれいにくるくるっと書いてから布でたたき伸ばし

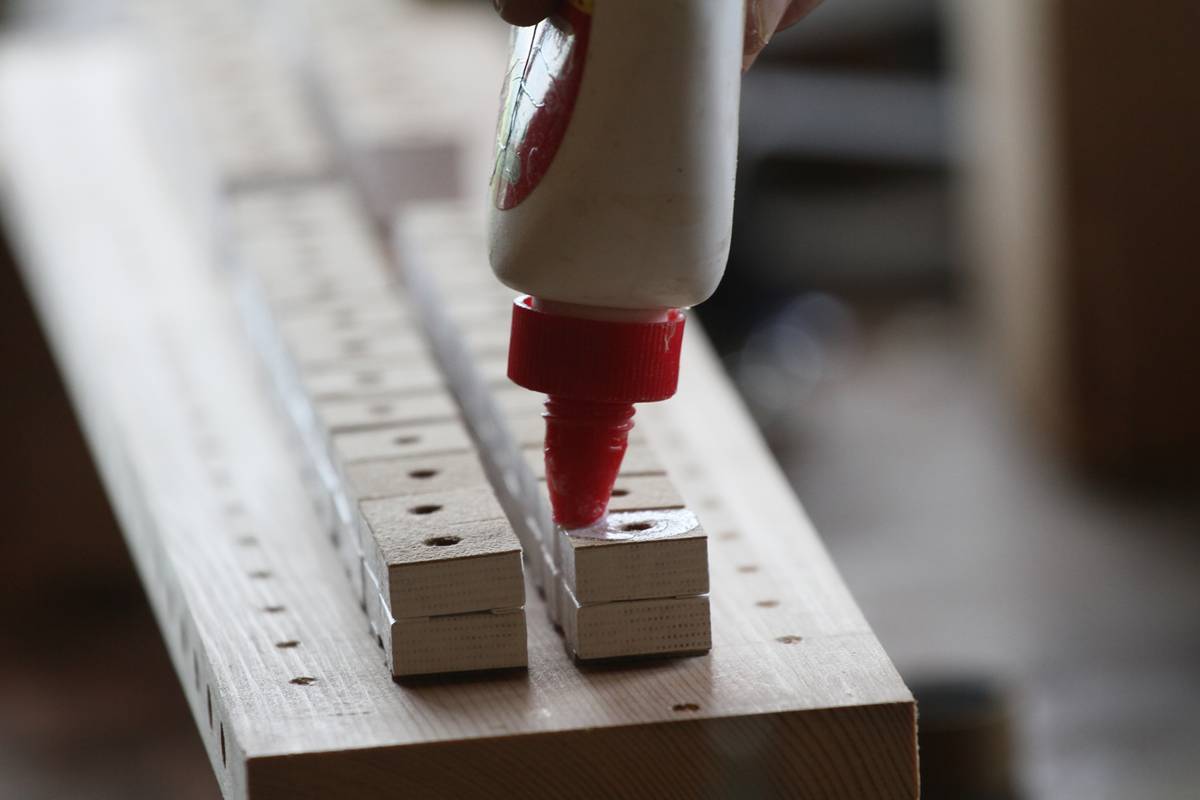

モーターにも一個ずつボンド


これを閉めて

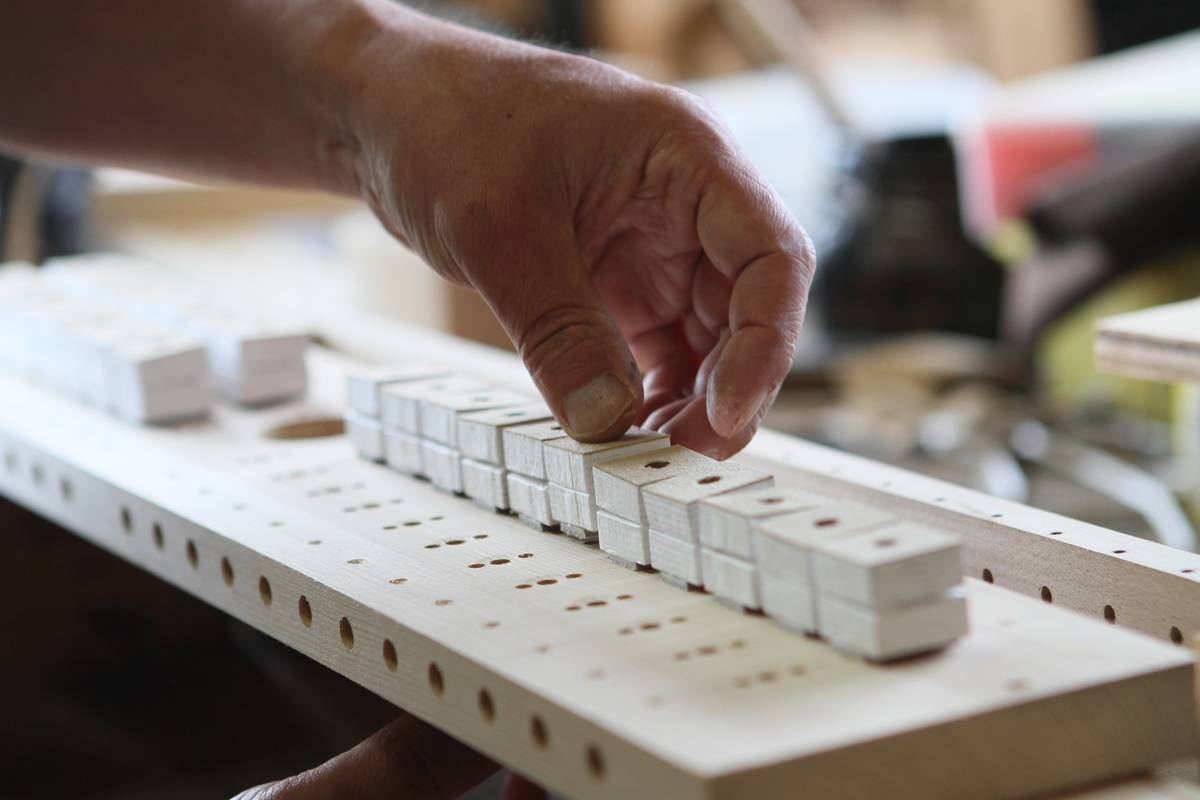

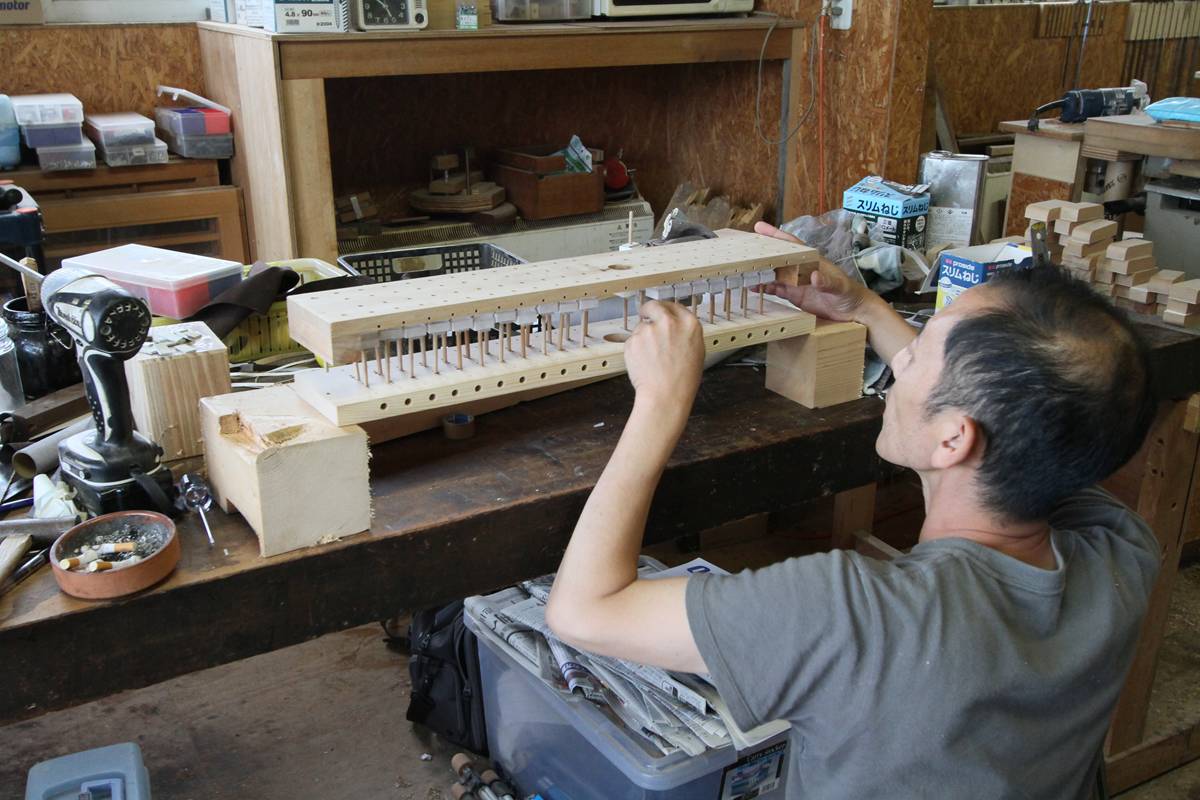

モーターをいっこずつ手であげる


ここでひっくり返したらいっきに全部くっついたりしないの・・・?
と愚を承知できいてみたら
それだと正確な位置にくっつかないので
ひとつずつ正しい位置に配置するためにはこの方法なのだそう

なるほど

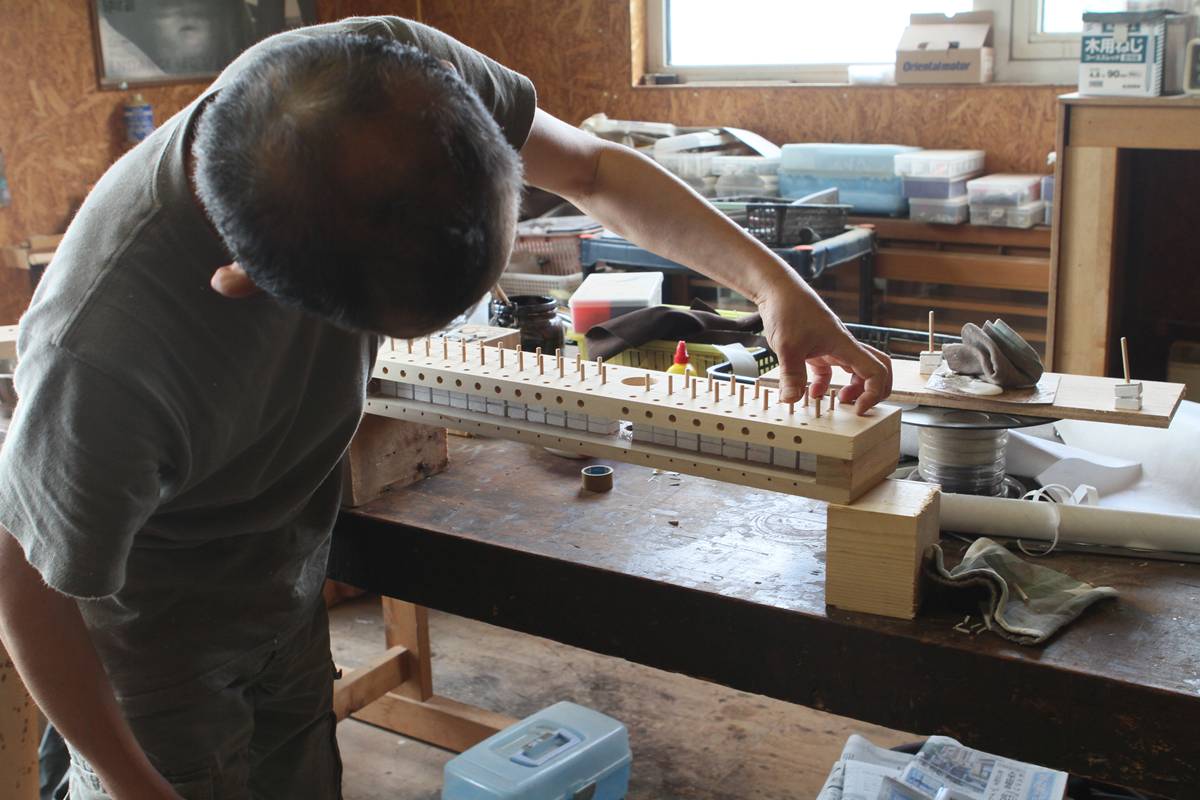

手動で正しい位置に固定してから全部をひっくり返します

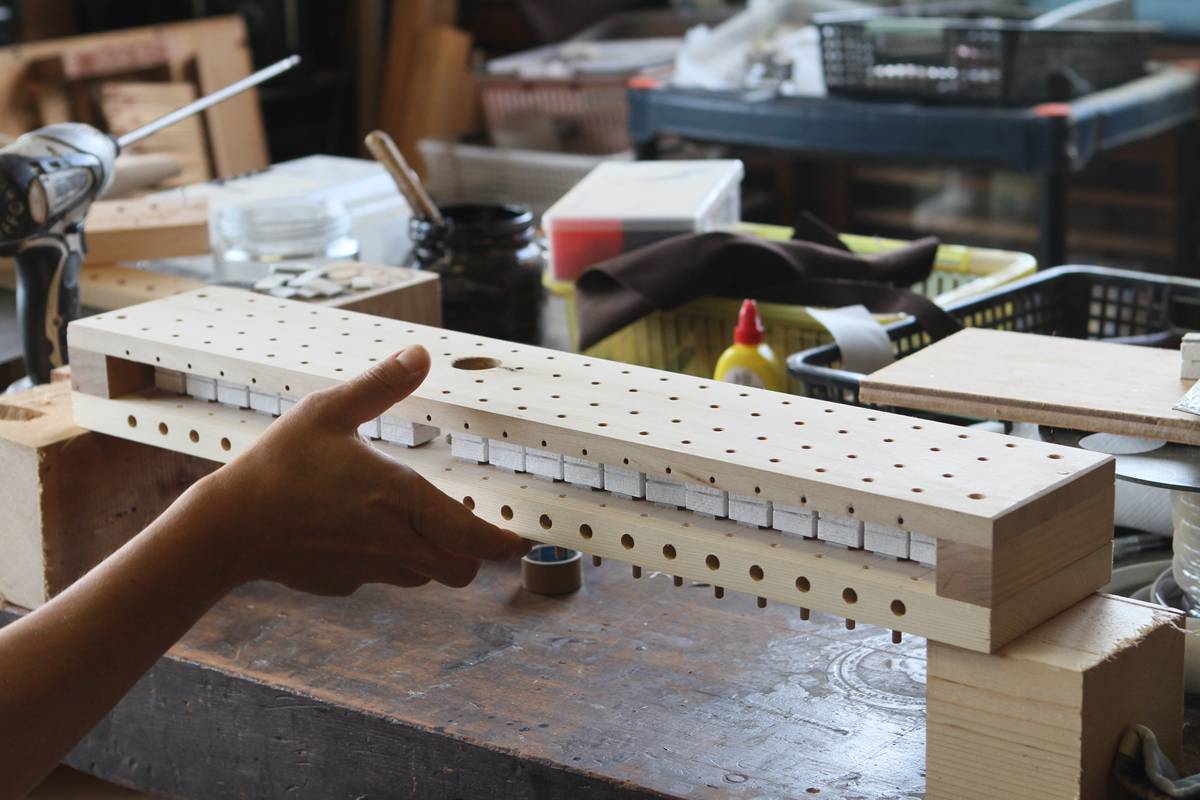

今上からみるとこうです

「この段階では(今上側にある棒の入っている)穴は棒の径ギリギリにあけてあります。
正しい位置に配置するためにそうしていて
ただもう少し大きくないと動くのに適さないのであとでもう一度(また解体して)
(最初の穴はドリルであけたけれど)今度は熱で穴をすこし大きくします」

時間を惜しまない仕事です

てわけではずします



さらにボンドを



空気テスト

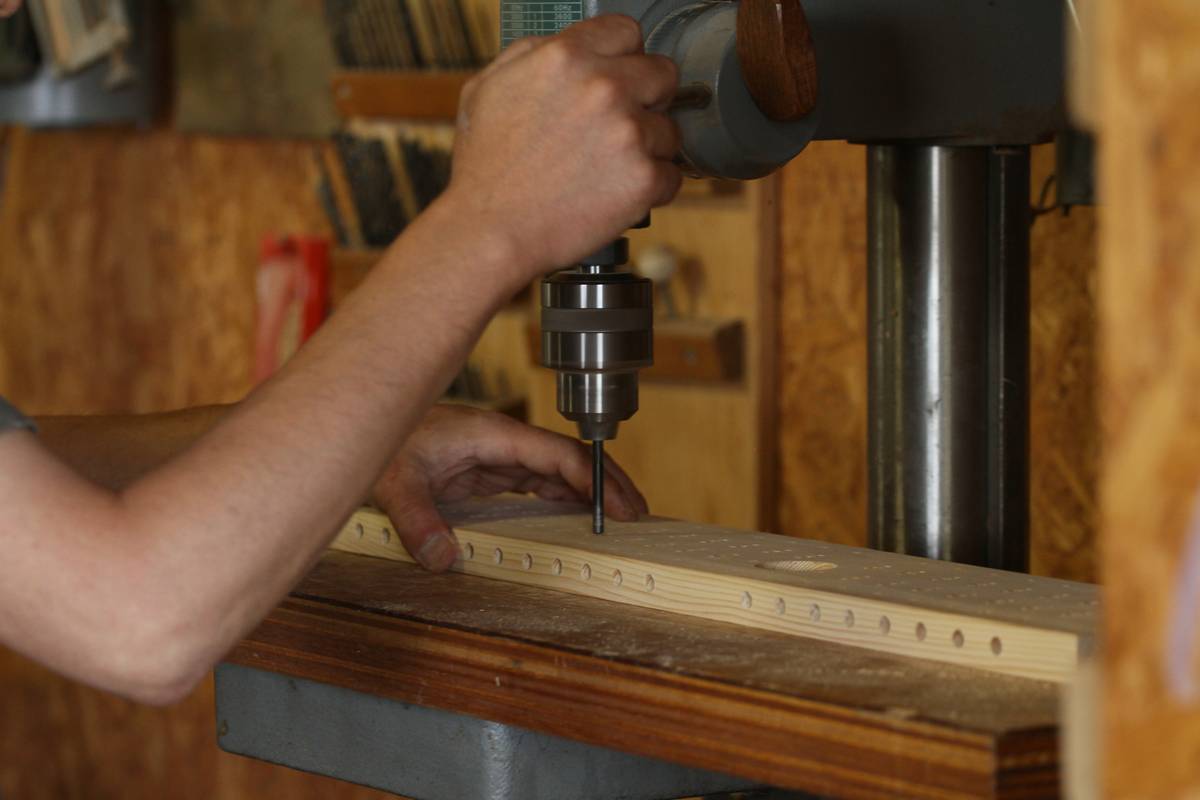

摩擦熱で径を0.2ミリ大きくする
熱なのでいつもとちがって木の粉がとばないです

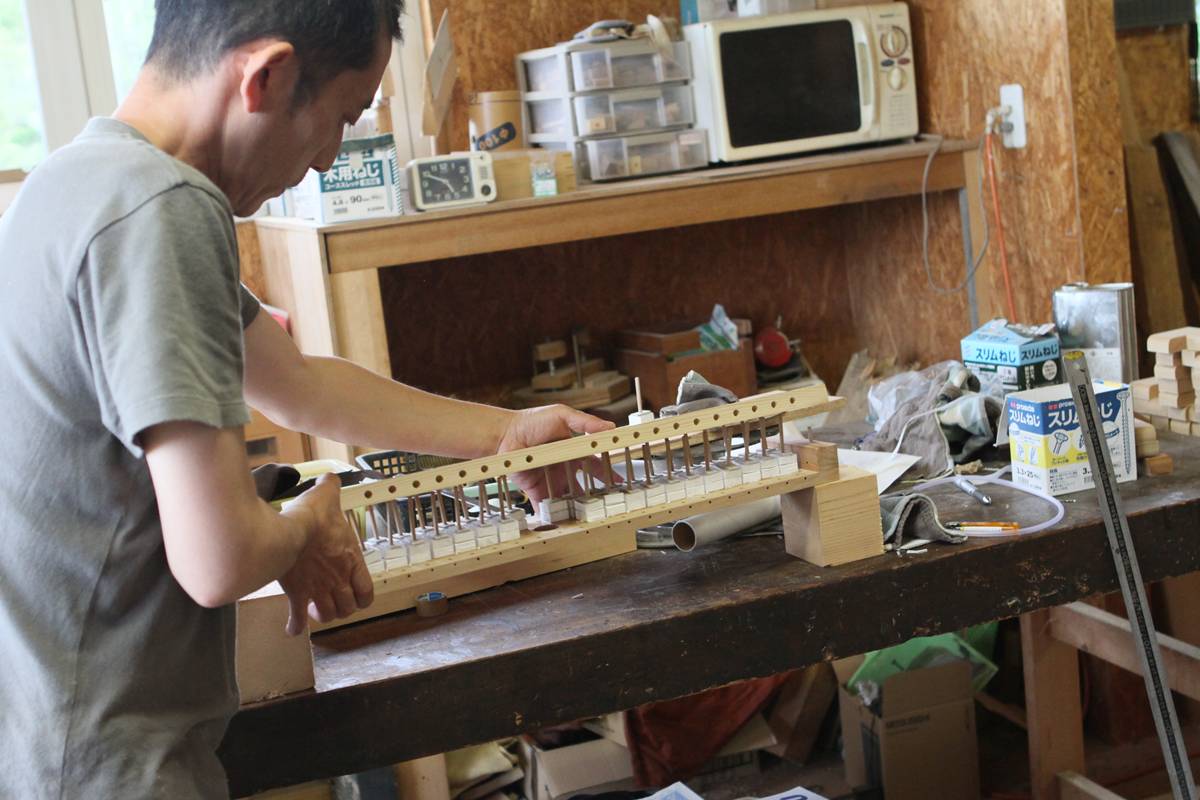

一本一本また穴を通すのがけっこう大変!

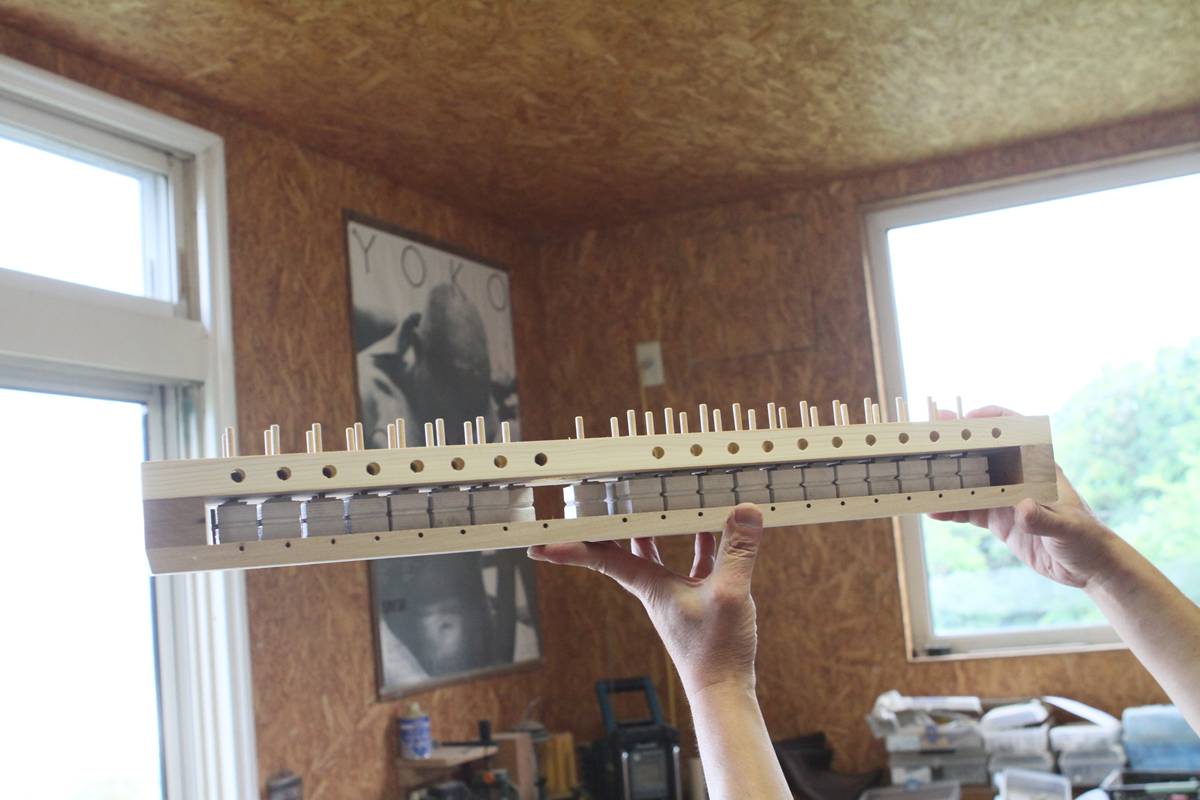

こっち向きにすると全部おちて


こっち向きにすると全部あがれば合格


ここまで完成、ちょっと一息です。
