複写 1.複写と2.調整
1.穴の横幅を複写
まずすでにあるブックと
複写したい先のブックをガチャック(ガチャ玉)などで固定します。
この場合は便宜上二枚の紙の上下幅が違っていますが
通常は同じはばの紙でやります。

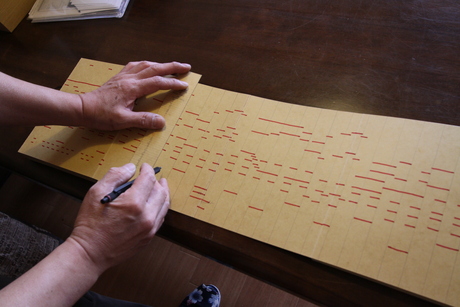

それからペンなどで穴の横幅をしるしをつけていきます。
この際、幅がわかることだけが目的なので
綺麗に完全直線でなければならないとか
上下中央でなければならないということはないです。
なぜならあとで穴あけ機械にかけたときに
機械の方に上下位置を正しくセッティングし
正しい位置にしか開かないようになるから。
こんなふう
(というか、これいっしょに写っているの
モーターの形状の一覧図ですね
ここでの話とは違いますがこれも貴重!!)

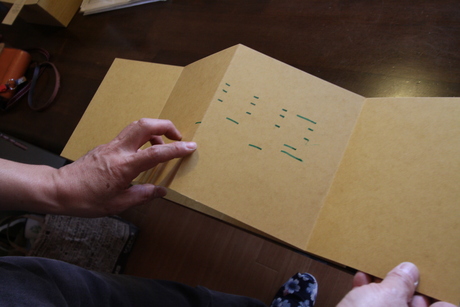

上においていたマスターをはずすとコピーはこうです
2.複写した横幅を理論的に調整
横幅のコピーを作ったら
ピッチがどの間隔かをコピーのラインから読み取って
ピッチごとに縦線をひきます。
手で引いたものなので
実はちょっとずれているかもというのは
この縦線で区切られたものを見ていると判別がつきます
これはピッチぎりぎりまで伸びるはずの音なんじゃないかなーとか
そういうことを目視で確認しながら調整します。
余談ですが
下の写真の一番右下の部分はAFキャンセルスイッチで
音の選択 violin(バイオリン)とbourdon(ブルドン)
・・・ってメモに書いてあるけど
AFってなんだっけ・・・
オートフォーカスっていいたくなるのがふぉとぐらふぁ
まずすでにあるブックと
複写したい先のブックをガチャック(ガチャ玉)などで固定します。
この場合は便宜上二枚の紙の上下幅が違っていますが
通常は同じはばの紙でやります。
それからペンなどで穴の横幅をしるしをつけていきます。
この際、幅がわかることだけが目的なので
綺麗に完全直線でなければならないとか
上下中央でなければならないということはないです。
なぜならあとで穴あけ機械にかけたときに
機械の方に上下位置を正しくセッティングし
正しい位置にしか開かないようになるから。
こんなふう
(というか、これいっしょに写っているの
モーターの形状の一覧図ですね
ここでの話とは違いますがこれも貴重!!)
上においていたマスターをはずすとコピーはこうです
2.複写した横幅を理論的に調整
横幅のコピーを作ったら
ピッチがどの間隔かをコピーのラインから読み取って
ピッチごとに縦線をひきます。
手で引いたものなので
実はちょっとずれているかもというのは
この縦線で区切られたものを見ていると判別がつきます
これはピッチぎりぎりまで伸びるはずの音なんじゃないかなーとか
そういうことを目視で確認しながら調整します。
余談ですが
下の写真の一番右下の部分はAFキャンセルスイッチで
音の選択 violin(バイオリン)とbourdon(ブルドン)
・・・ってメモに書いてあるけど
AFってなんだっけ・・・
オートフォーカスっていいたくなるのがふぉとぐらふぁ
by a-avenue
| 2012-04-01 11:20
